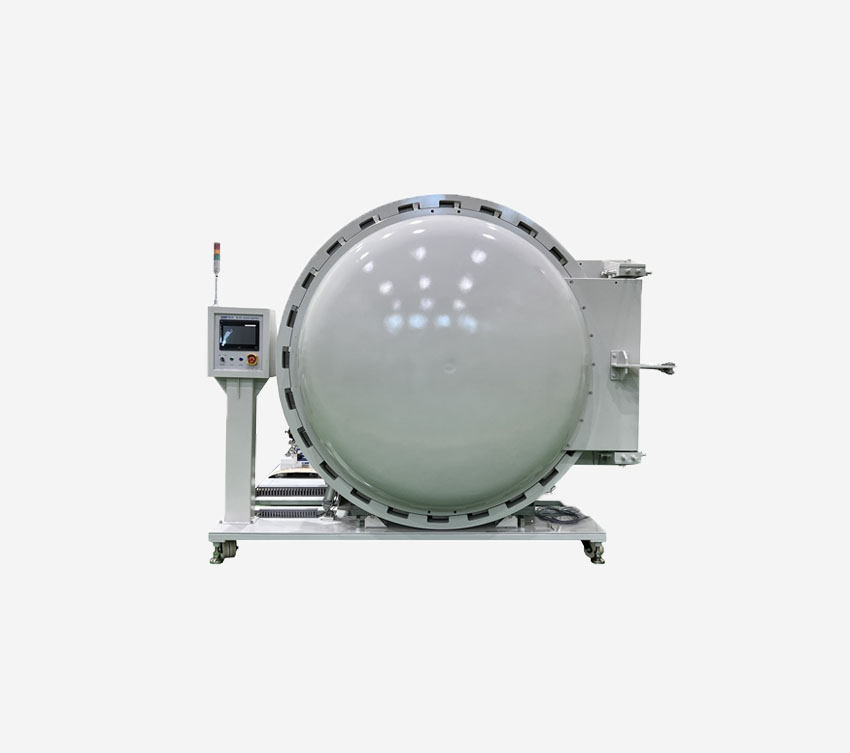

고진공오븐

High-Vacuum Oven

HVO-5000S

용도

진공상태를 이용하면 물질의 증발 온도 또는 승화 온도가 낮아지므로 이러한 진공상태의 성질을 응용 조작한다. 진공상태에서의 증발열 또는 승화열을 가하는 방식들이 매우 안정적이다.
수분 또는 기타 용매를 함유하는 물질에서 그 물질의 상태변화(익힘, 분해)를 일으키지 않고 용매를 물질에서 완전히 분리하고자 할 때 사용한다.
분말 상태 또는 수지 상태의 화합물에 소량 묻어있는 수분 혹은 혹은 용매의 잔여물을 모두 제거해 완전히 말린 상태의 화합물을 원할 때 사용한다.

제품특징

안정된 진공 유지 & 안전한 Door 구조

PID Auto-tuning controller 주변 환경에 맞게 PID 값을 찾아 정확한 온도 제어 가능 Digital LED or LCD(Optio
Interlock System 인위적 혹은 자연적으로 과실이나 오작동이 발생할 시, 더 이상 실험이 진행되지 않도록 안전장치 자체적으로 방어하는 기능.
Fail safe 고장 시 안전 작동 기기에 이상이 발생하면 자동적으로 각종 부위에 공급되는 전원을 차단하고, 접지(Ground) 부분만 연결되어 있는 상태로 대기. 이런 기능으로 하여금 위험 요소로부터 사용자의 안전성
진공 상태에서의 열전달에 최적화된 구조로 대부분 전도(Conduction)에 의해 전달되므로 제어용 온도센서가 열전도 경로에 위치하여 보다 정확한 온도 제어가 가능한 구조 Door를 손쉽게 여닫을 수 있는 손잡이

제품사양 (Specification)

Model		HVO-5000S
Size		External 2100(W) x 2230(H) x 2226(D) [mm] Internal 1800Ø x 2000L
Power Consumption		Φ3 AC 380V 60Hz
Temperature	Range	40~150°C
Temperature	Heat-up Time	200℃ within 60 min
Vacuum	Evacuation Time	1x10-5 torr within 60 min
	Gauge	Digital Type
	PLC	Touch Panel
	Control	Control Valve 2 sets (N2 1 + manual 1)
Vacuum Pump-1	Dry Pump	LS-1200, 16000L/min, 7.5kW
	Ultimate Pressure	≤1x10-3 torr
	Power Input	Φ3 AC 220V / 380V 60Hz
	Weight	78.8kg
Vacuum Pump-2	Turbo
	Ultimate Pressure	≤1x10-7 torr
	Power Input	Φ1 AC 220V 60Hz
	Weight	30kg
Material		Stainless Steel 304
Sensor		K-Type
Insulation		Ceramic Wool
Shelves		Aluminum 3t
Door Gasket		Heat-Resistant Silicone (O-Ring Type)
Viewing Window		Temperature Safety Glass, 12t
Heater	Heating Type	SUS SHEATH Heater
Heater	Capacity	10~50 kW x 5ea, 650W x 2ea

진공도 범위 옵션

0^-3 Torr 이상도 가능합니다.

온도 분포도 (Test report & Graph)

VACUUM OVEN의 구성품

Aluminum Shelves consistent temp. uniformity!	Silicone O-ring outstanding vacuum degree!	Analogue gauge Up to 0.1Torr
Vacuum pump Pumping speed: 50~1800L/min 220V or 380V, 1P/3P	Cold Trap Trapping Quantity (2L / 20L) Temp. up to -40°C & -70°C Useful in moisture removal Defrost -> Drain	Digital shim gauge Measures 1000 ~ 1.0E-3Torr
