진공장비

진공 오븐

High-Temperature Vacuum Oven

IVO-27, IVO-64

용도

지그 형상 신뢰성 실험용
진공상태를 이용하면 물질의 증발 온도 또는 승화 온도가 낮아지므로 이러한 진공상태의 성질을 응용 조작한다. 진공상태에서의 증발열 또는 승화열을 가하는 방식들이 매우 안정적이다.
수분 또는 기타 용매를 함유하는 물질에서 그 물질의 상태변화(익힘, 분해)를 일으키지 않고 용매를 물질에서 완전히 분리하고자 할 때 사용한다.
분말 상태 또는 수지 상태의 화합물에 소량 묻어있는 수분 혹은 혹은 용매의 잔여물을 모두 제거해 완전히 말린 상태의 화합물을 원할 때 사용한다.

제품특징

안정된 진공 유지 & 안전한 Door 구조

PID Auto-tuning controller
주변 환경에 맞게 PID 값을 찾아 정확한 온도 제어 가능 Digital LED or LCD(Option)
Interlock System 인위적 혹은 자연적으로 과실이나 오작동이 발생할 시, 더 이상 실험이 진행되지 않도록 안전장치 자체적으로 방어하는 기능.
Fail safe 고장 시 안전 작동 기기에 이상이 발생하면 자동적으로 각종 부위에 공급되는 전원을 차단하고, 접지(Ground) 부분만 연결되어 있는 상태로 대기. 이런 기능으로 하여금 위험 요소로부터 사용자의 안전성 강화
진공 상태에서의 열전달에 최적화된 구조로 대부분 전도(Conduction)에 의해 전달되므로 제어용 온도센서가 열전도 경로에 위치하여 보다 정확한 온도 제어가 가능한 구조 Door를 손쉽게 여닫을 수 있는 손잡이

제품사양 (Specification)

Volume	216L
Temperature	-Range: -50°C -200°C/Fluctuaton ±5%
	-Heat-up Time: 150°C Within 30 min
	-Controller: PID control with timer
Vacuum pump	1500L/min/220V/380 3P/Oil-Rotary Type Chamber: Down to 10^1-10^2 torr
Turbo Pump	Down to 10^5 torr (PFEIFFER - HIPACE 800 (DN 200 ISO-K)
Heater	Halogen Heating Type 1KW X6EA
Refrigeration	Compressor 2HP, dual cooling system
Size	600 x 600 x 600
Size	1900 x 1100 x 1930
Power	220/380V 3P 75A 60Hz

*Safety devices are installed for users' protection and convenient to operate.
*All devices are easily-controllable and sectional controls can also be done.
*Other specifications are always negotiable as we manufacture based on your demands.
※ 사이즈, 사양, 히터 용량 등은 협의 후 고객의 요구에 맞추어 진행합니다.

진공도 범위 옵션

0^-3 Torr 이상도 가능합니다.

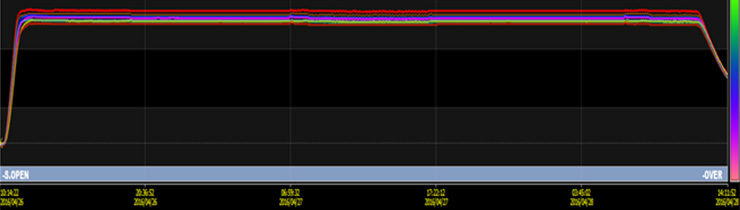

온도 분포도 (Test report & Graph)

VO-216 model을 Test 한 결과입니다.
기본 설정온도 140℃로 설정하여 24시간 테스트 진행한 결과입니다.
챔버 내부에 정확한 온도 분포도를 확인하기 위해 9point 온도센서 설정하여 Test 하였습니다.
기기 안정화 후 고른 온도 분포를 보입니다.
