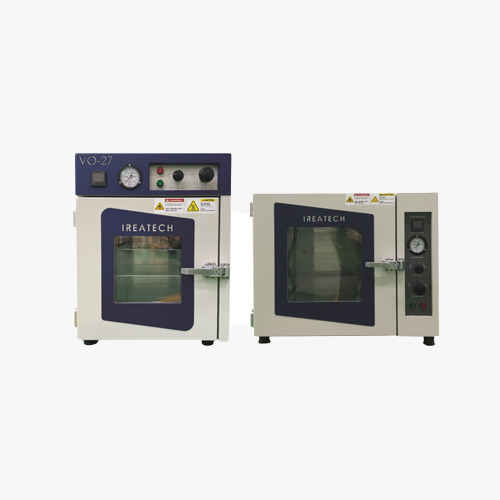

일반형 진공 오븐

Vacuum Oven (Standard Type)

VO-27, VO-64,
VO-125

용도

연구용 & 실험실 사용에 용이
안정된 진공 유지 & 안전한 Door 구조
진공상태를 이용하면 물질의 증발 온도 또는 승화 온도가 낮아지므로 이러한 진공상태의 성질을 응용 조작한다.
진공상태에서의 증발열 또는 승화열을 가하는 방식들이 매우 안정적이다.
수분 또는 기타 용매를 함유하는 물질에서 그 물질의 상태변화(익힘, 분해)를 일으키지 않고 용매를 물질에서 완전히 분리하고자 할 때 사용한다.
분말 상태 또는 수지 상태의 화합물에 소량 묻어있는 수분 혹은 혹은 용매의 잔여물을 모두 제거해 완전히 말린 상태의 화합물을 원할 때 사용한다.

제품특징

PID Auto-tuning controller
주변 환경에 맞게 PID 값을 찾아 정확한 온도 제어 가능 Digital LED or LCD(Option)
Interlock System 인위적 혹은 자연적으로 과실이나 오작동이 발생할 시, 더 이상 실험이 진행되지 않도록 안전장치 자체적으로 방어하는 기능.
Fail safe 고장 시 안전 작동 기기에 이상이 발생하면 자동적으로 각종 부위에 공급되는 전원을 차단하고, 접지(Ground) 부분만 연결되어 있는 상태로 대기. 이런 기능으로 하여금 위험 요소로부터 사용자의 안전성 강화

제품사양 (Specification)

- 일체형

Model	VO-27 (일체형)	VO-33 (일체형)	VO-64 (일체형)	VO-76 (일체형)	VO-125 (일체형)	VO-160 (일체형)
Electrical Requirements	220V 60Hz (단상 또는 삼상)
Temperature Range	45 ~ 250℃ (Option ~ 1000℃)
Temperature Control / Stability	0.1℃ (±10℃)
Vacuum Degree	Down to 0.1Torr
Ambient Temperature	+ 5 ~ 40℃
Input Power	1600W		2000W		2800 ~ 6000W
Interior Dimension (mm) W×D×H	305 x 300 x 305(275), 27L	305 x 330 x 330, 33L	405 x 400 x 405(375), 66L	405 x 435 x 430, 76L	505 x 500 x 505(475), 125L	510 x 560 x 560, 160L
Overall Dimension (mm) W×D×H	600 x 450 x 1250	600 x 480 x 1280	750 x 550 x 1500	750 x 585 x 1530	970 x 680 x 1650	980 x 740 x 1740
Shelves per Chamber	3pcs
Chamber Material	Stainless Steel
Note	프로그램식 컨트롤러, Cold trap bath (Option)

- 탁상형

Model	VO-27 (탁상형)	VO-33 (탁상형)	VO-64 (탁상형)	VO-76 (탁상형)	VO-125 (탁상형)	VO-160 (탁상형)
Electrical Requirements	220V 60Hz (단상 또는 삼상)
Temperature Range	45 ~ 250℃
Temperature Control / Stability	0.1℃ (±10℃)
Vacuum Degree	Down to 0.1Torr
Ambient Temperature	+ 5 ~ 40℃
Input Power	1600W		2000W		2800 ~ 6000W
Interior Dimension (mm) W×D×H	305 x 300 x 305(275), 28L	305 x 330 x 330, 33L	405 x 400 x 405(375), 66L	405 x 435 x 430, 76L	500 x 500 x 500(475), 125L	510 x 560 x 560, 160L
Overall Dimension (mm) W×D×H	600 x 450 x 1250	600 x 480 x 580	750 x 550 x 1500	750 x 580 x 700	970 x 680 x 1650	980 x 740 x 1050
Shelves per Chamber	3pcs
Chamber Material	Stainless Steel
Note	프로그램식 컨트롤러, Cold trap bath (Option)

진공도 범위 옵션

10^-3 Torr 이상도 가능합니다.

온도 분포도 (Test report & Graph)

IVO-64 model을 Test 한 결과입니다.
기본 설정온도 140℃로 설정하여 24시간 테스트 진행한 결과입니다.
챔버 내부에 정확한 온도 분포도를 확인하기 위해 9point 온도센서 설정하여 Test 하였습니다.
기기 안정화 후 고른 온도 분포를 보입니다.

VACUUM OVEN의 구성품

Aluminum Shelves consistent temp. uniformity!	Silicone O-ring outstanding vacuum degree!	Analogue gauge Up to 0.1Torr
Vacuum pump Pumping speed: 50~1800L/min 220V or 380V, 1P/3P	Cold Trap Trapping Quantity (2L / 20L) Temp. up to -40°C & -70°C Useful in moisture removal Defrost -> Drain	Digital shim gauge Measures 1000 ~ 1.0E-3Torr
