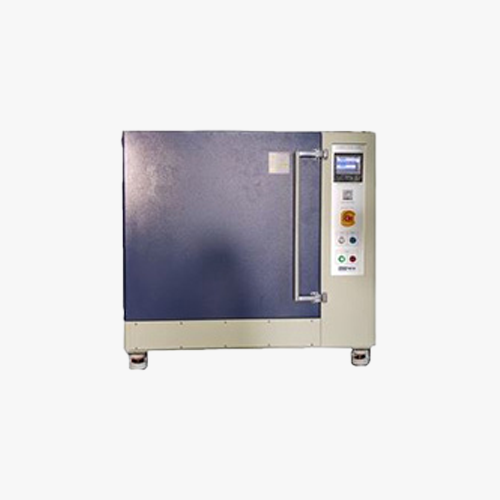

 | | High-Temperature Vacuum Oven IVO-27, IVO-64
용도 - 진공상태를 이용하면 물질의 증발 온도 또는 승화 온도가 낮아지므로 이러한 진공상태의 성질을 응용 조작한다. 진공상태에서의 증발열 또는 승화열을 가하는 방식들이 매우 안정적이다.
- 수분 또는 기타 용매를 함유하는 물질에서 그 물질의 상태변화(익힘, 분해)를 일으키지 않고 용매를 물질에서 완전히 분리하고자 할 때 사용한다.
- 분말 상태 또는 수지 상태의 화합물에 소량 묻어있는 수분 혹은 혹은 용매의 잔여물을 모두 제거해 완전히 말린 상태의 화합물을 원할 때 사용한다..
|
제품특징
안정된 진공 유지 & 안전한 Door 구조
- PID Auto-tuning controller
주변 환경에 맞게 PID 값을 찾아 정확한 온도 제어 가능 Digital LED or LCD(Option) - Interlock System 인위적 혹은 자연적으로 과실이나 오작동이 발생할 시, 더 이상 실험이 진행되지 않도록 안전장치 자체적으로 방어하는 기능.
- Fail safe 고장 시 안전 작동 기기에 이상이 발생하면 자동적으로 각종 부위에 공급되는 전원을 차단하고, 접지(Ground) 부분만 연결되어 있는 상태로 대기. 이런 기능으로 하여금 위험 요소로부터 사용자의 안전성 강화
- 진공 상태에서의 열전달에 최적화된 구조로 대부분 전도(Conduction)에 의해 전달되므로 제어용 온도센서가 열전도 경로에 위치하여 보다 정확한 온도 제어가 가능한 구조 Door를 손쉽게 여닫을 수 있는 손잡이
|
제품사양 (Specification)
- 일체형
| Model | IVO-27(일체형) | IVO-64(일체형) | IVO-125(일체형) |
|---|
| Electrical Requirements | 220V 60Hz (단상 또는 삼상) |
|---|
| Temperature Range | 45 ~ 250℃ (Option ~ 1000℃) |
|---|
| Temperature Control / Stability | 0.1℃ (±10℃) |
|---|
| Vacuum Degree | Down to 0.1Torr |
|---|
| Ambient Temperature | + 5 ~ 40℃ |
|---|
| Input Power | 1600W | 2000W | 2800 ~ 6000W |
|---|
| Interior Dimension (mm) W×D×H | 305 x 300 x 305, 28L | 405 x 400 x 405, 66L | 500 x 500 x 500, 125L |
|---|
| Overall Dimension (mm) W×D×H | 600 x 450 x 1250 | 750 x 550 x 1500 | 970 x 680 x 1650 |
|---|
| Shelves per Chamber | 3pcs | 3pcs | 3pcs |
|---|
| Chamber Material | Stainless Steel |
|---|
| Note | 프로그램식 컨트롤러, Cold trap bath (Option) |
|---|
- 탁상형
| Model | IVO-27(탁상형) | IVO-64(탁상형) | IVO-125(탁상형) |
|---|
| Electrical Requirements | 220V 60Hz (단상 또는 삼상) |
|---|
| Temperature Range | 45 ~ 250℃ |
|---|
| Temperature Control / Stability | 0.1℃ (±10℃) |
|---|
| Vacuum Degree | Down to 0.1Torr |
|---|
| Ambient Temperature | + 5 ~ 40℃ |
|---|
| Input Power | 1600W | 2000W | 2800 ~ 6000W |
|---|
| Interior Dimension (mm) W×D×H | 305 x 300 x 305, 28L | 405 x 400 x 405, 66L | 500 x 500 x 500, 125L |
|---|
| Overall Dimension (mm) W×D×H | 600 x 450 x 1250 | 750 x 550 x 1500 | 970 x 680 x 1650 |
|---|
| Shelves per Chamber | 3pcs | 3pcs | 3pcs |
|---|
| Chamber Material | Stainless Steel |
|---|
| Note | 프로그램식 컨트롤러, Cold trap bath (Option) |
|---|
※ 사이즈, 사양, 히터 용량 등은 협의 후 고객의 요구에 맞추어 진행합니다.
진공도 범위 옵션
0^-3 Torr 이상도 가능합니다.

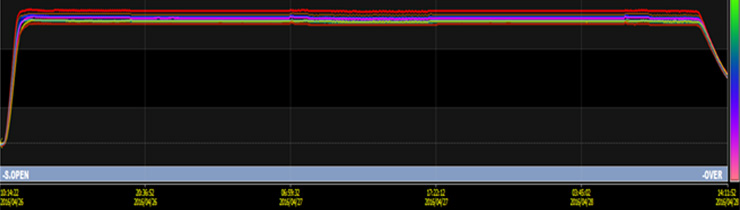

온도 분포도 (Test report & Graph)
- IVO-64 model을 Test 한 결과입니다.
- 기본 설정온도 140℃로 설정하여 24시간 테스트 진행한 결과입니다.
- 챔버 내부에 정확한 온도 분포도를 확인하기 위해 9point 온도센서 설정하여 Test 하였습니다.
- 기기 안정화 후 고른 온도 분포를 보입니다.
|
VACUUM OVEN의 구성품
Aluminum Shelves - consistent temp. uniformity!
|  Silicone O-ring - outstanding vacuum degree!
|  |
 Vacuum pump - Pumping speed: 50~1800L/min
- 220V or 380V, 1P/3P
|  Cold Trap - Trapping Quantity (2L / 20L)
- Temp. up to -40°C & -70°C
- Useful in moisture removal
- Defrost -> Drain
|  Digital shim gauge - Measures 1000 ~ 1.0E-3Torr
|
Others
