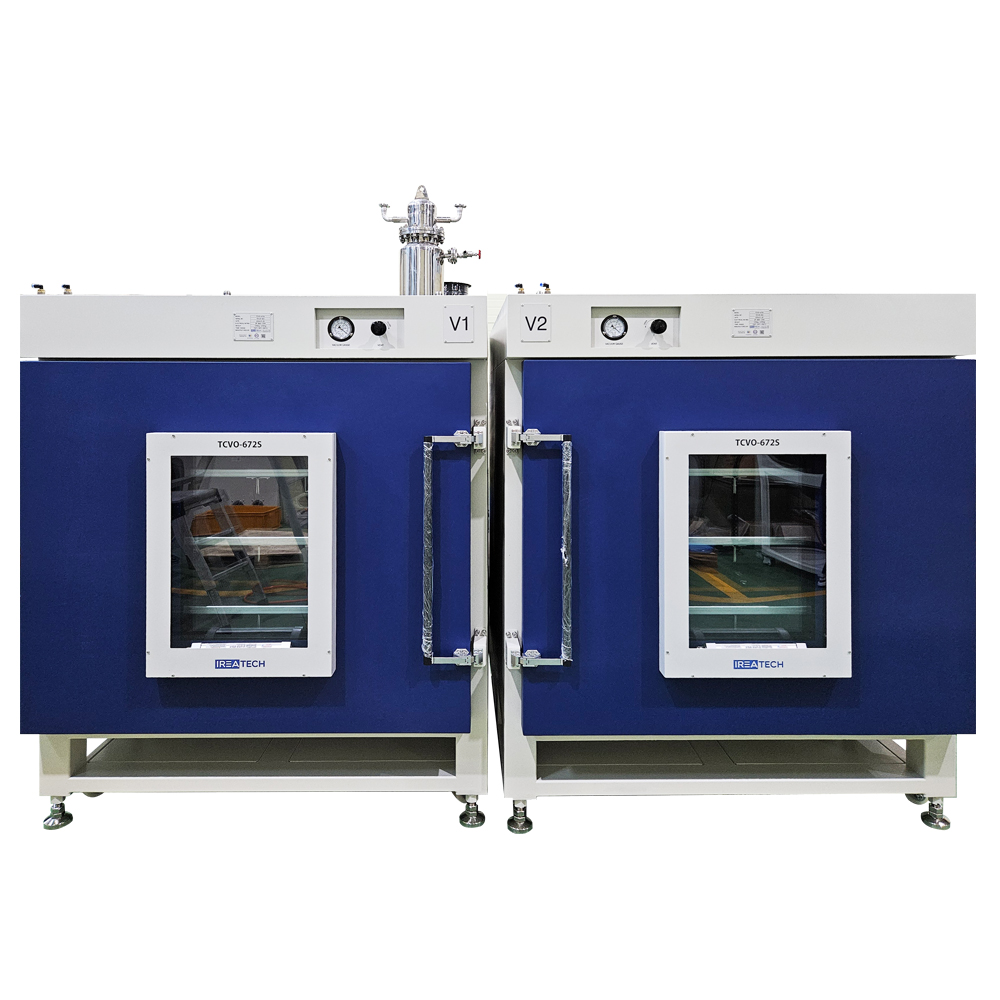

투챔버 열매체유 순환식 진공 오븐

Two-Chamber Vacuum Oven with Heat Transfer Oil Circulation

TCVO-672S

용도

제품특징

탁월한 진공 건조 품질 진공 펌프로 챔버 내부를 저압 상태로 만들어 시료를 빠르게 건조. Condenser(냉각수 방식)로 증발 기체를 액화 포집하여 안정적인 진공 환경 유지.
우수한 내부식성 챔버 챔버 내부 전체 Stainless Steel 304 소재 적용. 내열 실리콘 ㄹ 도어 패킹으로 장기 내구성 확보.

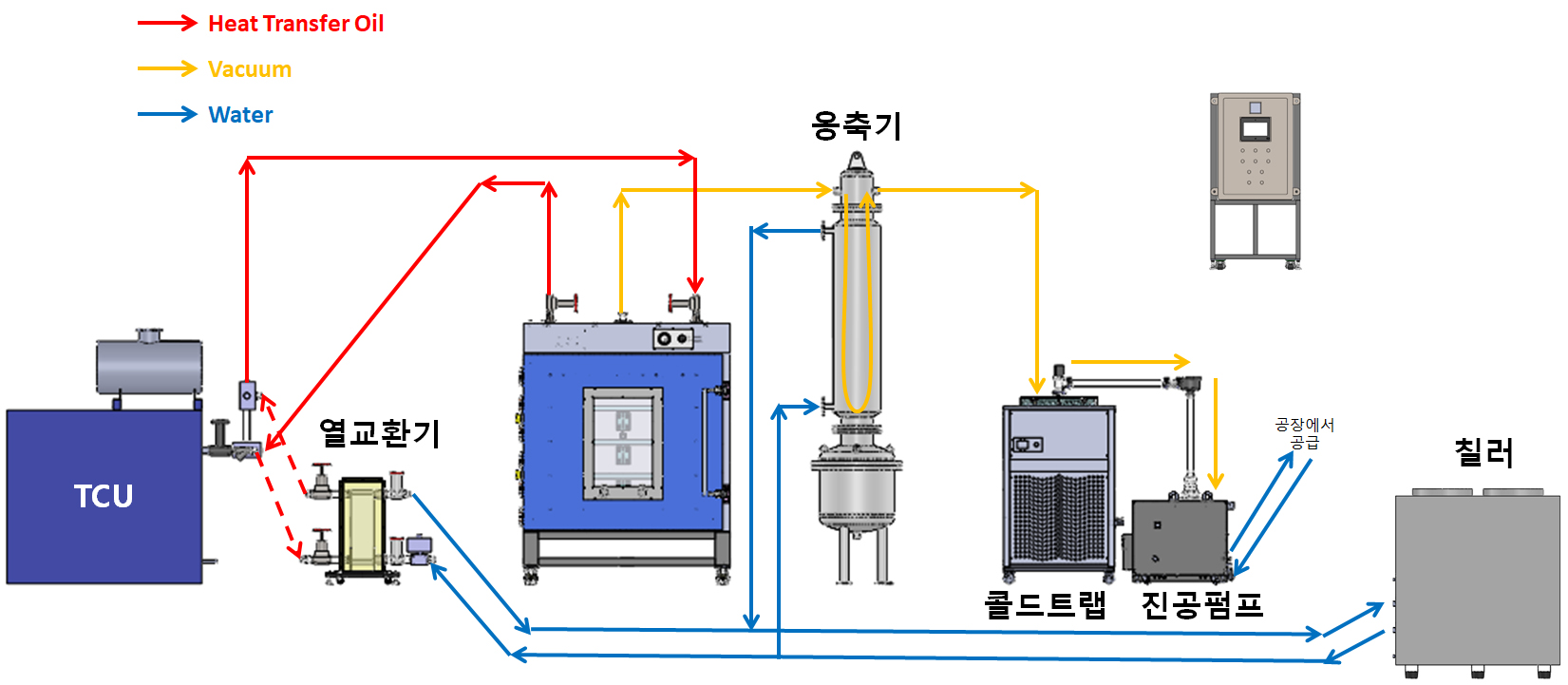

일관된 온도 균일성을 갖춘 정밀 PID 제어 선반 내부 튜브에 열매체(오일/물)를 순환시켜 가열·냉각하는 TCU 방식 채택. 열전도(Conduction) 경로에 온도센서를 배치하여 정확한 PID 제어 실현.
편리한 디자인과 간단한 운영 구조 방폭함으로 제작된 단일 Control Panel에서 장비 상태 확인 및 운전 제어. 손쉽게 여닫을 수 있는 도어 손잡이 구조. 챔버 사이즈·시료 투입 방식·부대 설비 등 고객 사양에 맞춰 협의 제작 가능.
작업자를 보호하는 다양한 안전 장치 Interlock System으로 오작동 발생 시 자동 실험 중단. 과온 알람·비상정지·Fail Safe 회로 내장으로 작업자 안전 보호.

제품사양 (Specification)

Model	TCVO-672S
Size	Internal	[mm] W1100 x D600 x H950 x 2chambers
	External	[mm] W2800 x D1400 x H1763 (Total)
	Volume	1,254L (627L x 2 chambers)
	Weight	1250kg (±50) x 2chambers
Material	Chamber	Stainless steel 304
	Body	Steel (powder coating)
	Sensor	K-Type
	Insulation	Ceramic Wool
	Door Gasket	Heat-resistant silicone (O-ring type)
	Viewing Window	Temperature safety glass
Temperature	Range	50℃~200℃ (주사용온도 150℃, Max 200℃)
	Heat-up Time	150℃ within 60 min
	Controller	Digital PID program controller
Vacuum pump	Spec.	Model: LS1200A-L
		Type: Dry Scroll Pump
		Size: [mm] W311 x D639 x H563 (280kg)
		Power: 380 3P 50/60Hz 5.5kW
		Max. pumping speed: 1,000m3/h (=16666.7L/min)
		Ultimate pressure: ≤0.1Pa (=7.5x10-4 torr)
		* Chamber: 10^-2 torr (10mtorr or less)

※ 사이즈, 사양, 히터 용량 등은 협의 후 고객의 요구에 맞추어 진행합니다.
