HAST 챔버 (신뢰성 시험 장비)

Highly Accelerated Stress Test

HAST 챔버

용도

제품특징

Chamber의 정보를 상세하게 Display 하기 위한 Color Program Touch Screen Controller를 사용.
자동 안전장치, 이상 발생 시 자동 정지 기능이 포함
Chamber 내의 온/습도의 안정과 분포도를 위한 Fan 사용의 강제 배기 시스템 구축
자동 급수 및 설정값을 실행한 후 자동으로 정지 및 압력 해지 기능 탑재
THB 테스트의 대안으로써 실험 소요시간을 단축시킬 수 있으며, THB 테스트는 1000시간이 걸려 실험이 완료되는 반면, HAST의 실험 소요시간은 96~100시간이면 완료
과압 방지, 온도 이상 감지, 도어 인터락 등 다양한 안전 장치를 적용하여 안정적인 운용 지원
온도·습도·시험 시간 설정 및 실시간 상태 모니터링이 가능한 Control Panel 적용
고밀폐 구조 설계를 통해 열 손실 최소화 및 에너지 효율 향상
챔버 내부 전원 인가가 가능하여 전원 조건에서의 시험이 가능하도록 설계 가능
챔버 내부 온도 및 습도 분포 편차를 최소화하여 높은 신뢰성 확보
산업안전보건기준 및 KS B 6750에 따라 설계·제작된 압력용기 구조 적용

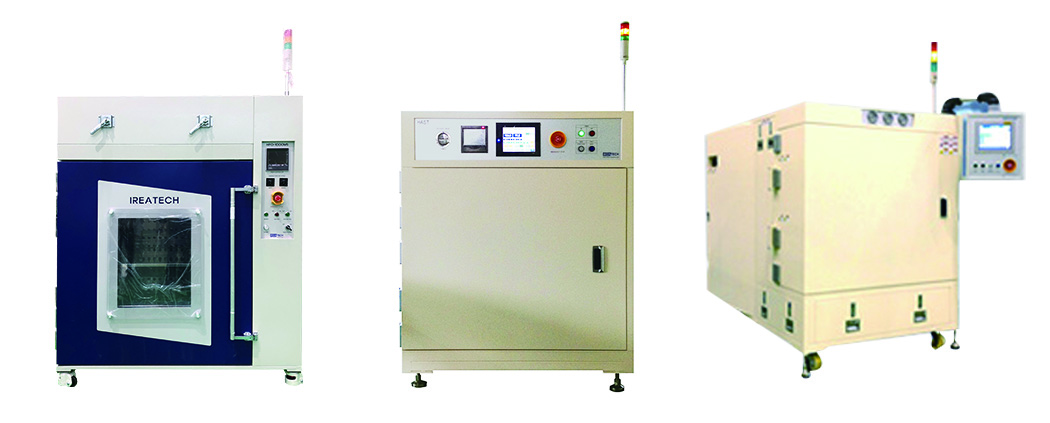

납품예시

제품사양

Model		IR-HAST-80F	IR-HAST-200F
Controller		LCD display, Resolution 0.1℃, 0.1% 20program 100 step
Temperature	Range	+105℃ ~ +142.9℃
	Stability	± 0.5℃
	Control	± 1.0℃
Humidity Range		75% ~ 100%RH
Pressure Range		0.2~2.0 (Option : 0.2 ~ 4.0)
Heating up time		RT ~ 140℃ with 120min Approx
Material	Interior	SUS304
	Exterior	SUS304
	Insulation	Grass wool
	Heater	SUS 316
Dimension (W×D×H,mm)	Internal	Ø450×450mm	650×600mm
Dimension (W×D×H,mm)	External	1000W×1650D×1500H	1200W×1850D×1600H
Safety devices		Pressure Vessel Overheat Protector, Water Level Protector, Over-Pressure Protector, No fuse breaker
Accessory		Shelve 1pcs
Net weight		360kg	510kg
Power		20A	25A
Power		12A	15A

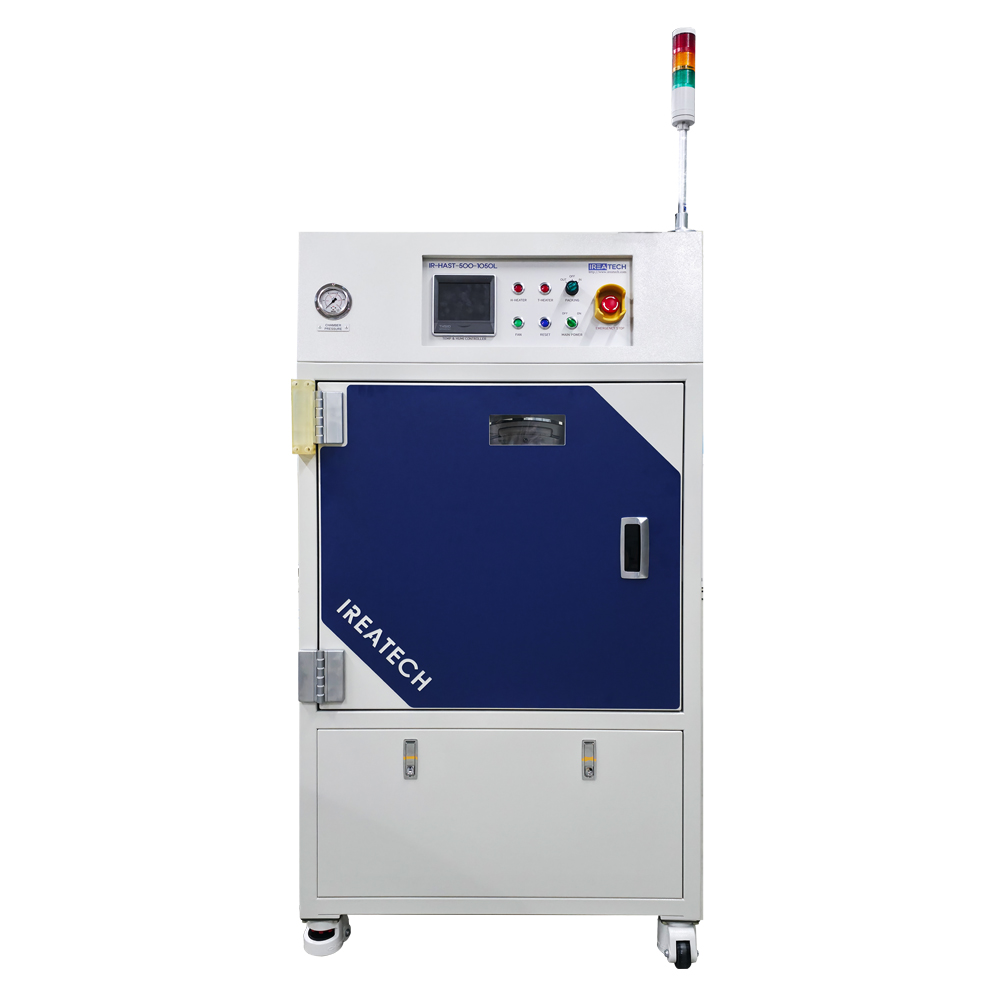

Model		IR-HAST-500-1050L
Chamber Volume		약 220L
Temperature	Range	105~150℃ (주사용온도: 120℃)
	Accuracy	±1℃ at 130℃
	Uniformity	±2℃ at 130℃
	Control	0.1℃
	Stability	±1℃
	Controller	Digital PLC / PID control System
	Sensor	K-Type or RTD
	Heat-up Time	100℃ within 30 min (무부하시)
Pressure	Range	Design: Up to 6 bar / Working Pressure: 0~5 bar
Pressure	Fluctuation	±0.3 bar

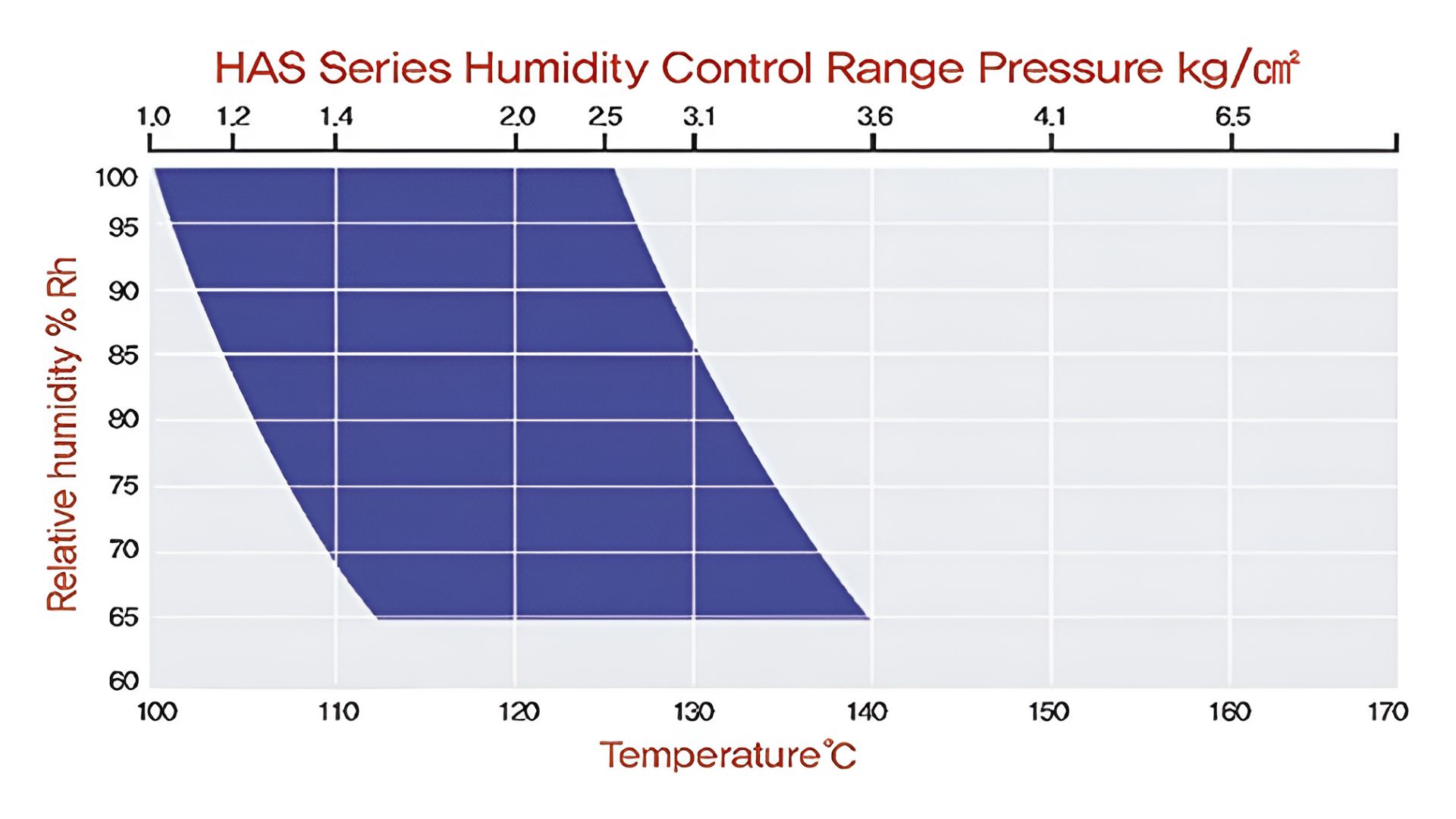

Humidity	Range	At 105℃ -> 100% At 110℃ -> 85~100% At 120℃ -> 65~100% At 130℃ -> 65~85% At 140℃~150℃ -> 65% (기타 조건은 협의 후 결정)
	Transducer	Up to 140℃ -> 65~100%, ±3%
	Degree	0.10%
Material	Chamber	Stainless Steel 304
	Body	SS40, 1.2T
	Insulation	Ceramic Wool
	Shelves	2단
	Door Gasket	Heat-Resistant Silicone
	Door	수동 개폐 TYPE
Heater	Heating Type	SUS SHEATH Heater
	Capacity	Dry Heater: 6kw / Humidity Heater: 6kw
	Magnetic Drive	Inner circulating fan -> 균일한 온도 분포도에 탁월
Size (W x D x H) mm	Internal	500Ø x 1000L mm
Size (W x D x H) mm	External	900 x 1800 x 1680 (설계에 의해서 변동될 수 있습니다.)
Power Consumption		220V 3P, 50/60Hz 15kW, 50A
Warranty	Duration	1 year
Safety Device		Twin Switch Safety Instrument / Short Circuit Breaker
Safety Device		Protection Safety Fuse / Solid Stage Relays
Utility		1. 밸브 구동용: Air 15A – 8mm Line (4~7 bar) 2. Water IN/OUT 15A 3. Chamber OUT 15A

※ 사이즈, 사양, 히터 용량 등은 협의 후 고객의 요구에 맞추어 진행합니다.
