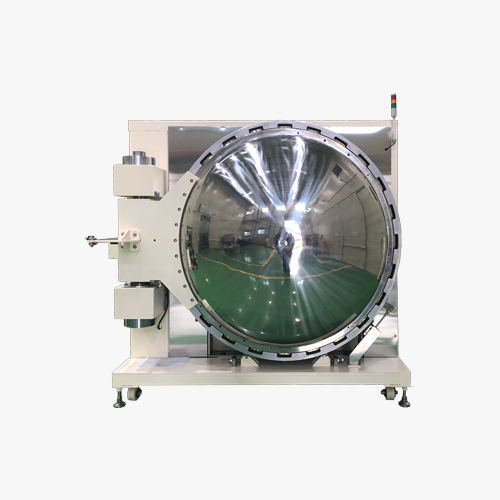

대형 Autoclave 터치패널 기포 제거용

Autoclave for Touch Panel

IR-PC-620-1400F / IR-PC-1600-2000F

용도

제품특징

Die Attachment (Die Bonding)
반도체 다이를 절연 기판이나 패키지에 접착제 등의 물질을 이용하여 접착하는 공정.
정확하고 정밀한 압력 및 온도 제어를 바탕으로 승온 및 가압하여 반도체 패키징, LCD 등의 Aging 및 기포 제거에 꼭 필요한 생산 장비.
PID Auto-tuning controller
주변 환경에 맞게 PID 값을 찾아 정확한 온도 제어 가능 Digital LED or LCD(Option)
Interlock system 인위적 혹은 자연적으로 과실이나 오 동작이 발생할 시, 더 이상 실험이 진행되지 않도록 안전장치 자체적으로 방어하는 기능.
Fail safe 고장 시 안전 작동 기기에 이상이 발생하면 자동적으로 각종 부위에 공급되는 전원을 차단하고, 접지(Ground) 부분만 연결되어 있는 상태로 대기. 이런 기능으로 하여금 위험 요소로부터 사용자의 안전성 강화

제품사양

Model		IR-PC-1800-2400L	IR-PC-2000-2200L
Controller		Temperature 5℃ to 35℃ Maximum relative humidity 85%RH Altitude up to 2,000m
Chamber Volume (ℓ)		6110L / 7000L
Heater Power (Kw)		12KW / 40KW
Temperature	Range	50℃ ~ 100℃(냉각 사용 시 5~40℃ 가능)
	Control	0.1℃
	Accuracy	±1℃ at 100℃
	Controller	Digital PID control system
	Sensor	Pt100 or K-type
	Stability	± 1.0℃
	Heat up time	100℃ within 60min
Material	Range	Standard 20 (9.5) Option)
	Degree	0.5
	Interior	Stainless steel
	Exterior	steel, 1.2t, double painted & baked
	Shelves	Stainless steel
	Heater	sheath heater
	Insulation	Ceramic wool
	Door packing	Heat resistance silicone rubber
	Outer material	Stainless steel flange
Heating Method		Both side heating or internal sheatd heater
Dimension (W×D×H,mm)	Internal	1800Ø×2400L	2000Ø×2000L
	External	2900W×4000D×2000H	3000W×2900D×3000H
Power		220V / 380V / 3P

※ 사이즈, 사양, 히터 용량 등은 협의 후 고객의 요구에 맞추어 진행합니다.

참고사항

압력이 2bar가 넘어가는 제품은 산업안전보건공단의 규정상 안전 인증 취득 후 제작이 가능하며, 인증 취득에 따른 시간이 다소 소요되므로 제작 기간이 길어질 수 있습니다.
